產品介紹

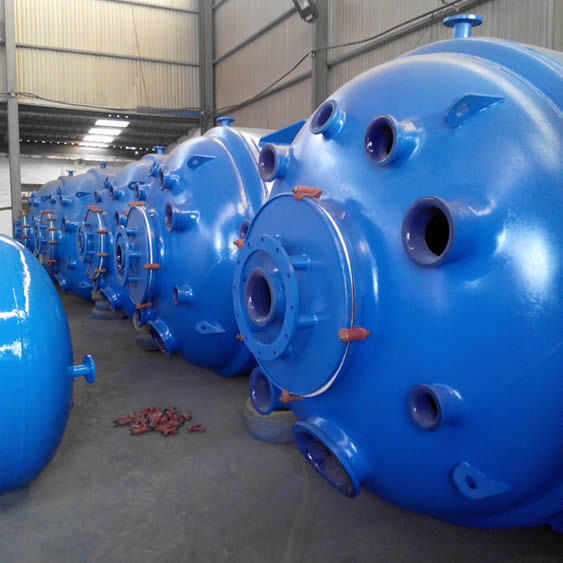

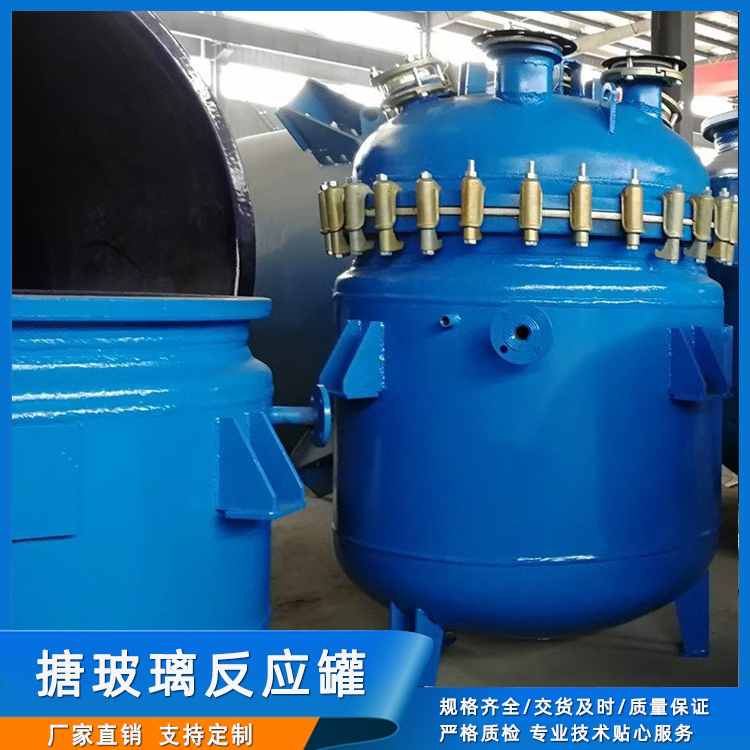

搪玻璃反應釜是在化工生產中非常常見的設備之一。它的特點是在普通的碳鋼容器內壁噴涂硅酸鹽粉末，并在800~950℃的高溫下燒制，使其與鋼制基體表面形成緊密的硅酸鹽層，這層硅酸鹽層通常被稱為搪瓷或搪玻璃。由于搪瓷與Q235鋼板具有相近的熱膨脹率，所以在化工生產過程中能夠承受一定的熱沖擊。搪瓷具有優良的耐酸堿性能，并且相較于同規格的純不銹鋼制品，成本更低廉，因此廣泛應用于石油化工、橡膠、農藥、染料、醫藥等行業。它可用于完成磺化、硝化、氫化、烴化、聚合、縮合等工藝過程，以及有機染料和中間體的其他工藝過程的反應和分離設備。

搪玻璃反應釜的優勢

搪玻璃密著在不銹鋼上，因此在使用時同時具備了玻璃的穩定性和金屬的強度。物料在反應結束后，無需擔心金屬生銹的問題。由于是搪玻璃材質，后續清理工作也相對方便。但在清理過程中，應注意避免使用尖銳物體進行摩擦，以防止對搪玻璃反應釜造成磨損。

許多金屬在水分蒸發后容易生銹，但搪玻璃則無需擔心這一問題，因?yàn)樗侵苯舆M(jìn)行涂搪的。即使在受熱情況下，也不必?fù)?dān)心會因生成氧化層而被腐蝕。搪玻璃反應釜的使用范圍廣泛，添加的物料性質各異，因此可以根據實際使用需求調整相關部件。

許多搪玻璃反應釜材料搪玻璃屬于耐酸玻璃，因此在使用時具有良好的耐酸性能。然而，對于濃度很高的磷酸，仍然不建議在其中進行反應。

不適用于搪玻璃反應釜的介質

（1）氫氟酸及含氟離子介質；

（2）磷酸，濃度30%以上，溫度高于180℃；

（3）硫酸，濃度10%~30%，溫度高于200℃；

（4）堿液，pH≥12，溫度高于100℃。

（5)多數開式搪玻璃反應釜些還規定不能使用毒性為很度和高度以及易燃介質，如果使用該類的搪玻璃反應釜就不能滿足要求，往往這種現象還很多，違反了《固定式壓力容器安全技術監察規程》規定。

搪玻璃反應釜的檢查注意事項

1、資料審查

1.1 核對搪玻璃反應釜實物與相關資料的一致性

一些企業在搪玻璃反應釜損壞后，會自行更換或調整容器位置并更改內部編號，卻未進行任何告知手續，導致實際設備與相關資料及現場設備出現不一致，造成管理上的混亂。因此，必須核對被檢搪玻璃反應釜實物與相關資料的一致性。

1.2 確認實際運行參數與設計要求的一致性

搪玻璃反應釜生產廠家通常采用批量生產，設計參數保持不變。然而，一些企業在購買時并未認真核對實際運行參數與設計參數是否一致，導致所購容器無法滿足使用要求。一般來說，搪玻璃反應釜內筒的設計壓力P應不大于1.0MPa，并根據使用要求可分為0.25MPa、0.60MPa和1.00MPa三個等級；夾套的設計壓力為0.40MPa或0.60MPa。為確保安全，必須檢查實際壓力與設計要求是否一致，尤其要注意夾套使用壓力是否很過設計壓力，并需確認是否已安裝安全附件。

1.2.1溫度

當金屬胎體由Q235構成時，其設計溫度范圍為0~200℃；若采用Q345金屬胎，設計溫度范圍則可擴展至-20~200℃。然而，有些企業在使用搪玻璃反應釜時，采用導熱油加熱，使溫度很過200℃，這很出了反應釜的承受范圍，從而無法滿足生產需求。此外，當使用冷凍介質將溫度降至0℃以下時，必須考慮金屬胎體的材質是否適應，否則也可能導致反應釜損壞。

以某企業為例，他們所使用的搪玻璃反應釜夾套設計壓力為0.60MPa，設計溫度為200℃，介質為水和水蒸汽；內筒設計壓力為0.40MPa，設計溫度同樣為200℃。但在實際操作中，夾套采用了導熱油加熱方式，工作溫度高達300℃，夾套工作壓力也升至0.50MPa，而內筒則處于負壓狀態。更為關鍵的是，夾套進口閥門采用了球閥。由于工作溫度過高，導致鋼材強度降低，同時操作人員開啟球閥過快，造成瞬間壓力和溫度急劇上升，進而引發多臺搪玻璃反應釜內筒失穩和爆瓷的嚴重后果。

1.2.2檢驗前或檢驗過程中被檢容器應停機

檢驗人員應在檢驗前檢查、核實使用單位清洗置換、清理打磨、安全防護等準備情況。內筒要全部清理干凈，以便檢查搪玻璃是否完好無損，外壁如有保溫，根據現場情況有重點的選擇拆除部分保溫，有必要可對設備法蘭、上接環、接管連接焊縫進行磁粉、滲透檢測，這些部位應打磨出金屬光澤。

2結構檢查

2.1支座或者支承

有些企業購置設備時沒有認真檢查支座或支承的型式、結構、安裝位置是否符合設計制造要求，到現場不能正確安裝，安裝單位就擅自改變支座或支承的型式、結構、安裝位置，在容器壁上隨意焊接。

2.2開孔

有些企業在容器接管方位與現在管道接不上的情況下，安裝單位不是去改變管道的走向，在未履行告知和申請監督檢驗情況下，將容器接管切去用電焊封死，在其它位置重新開孔，在夾套接管進口處也未安裝檔板，這樣熱或冷介質就會直接沖擊到罐體上，引起局部溫度急變而爆瓷。

2.3焊縫檢查

在檢驗過程中，焊縫的表面質量是重點檢查對象。通常，正規生產廠家生產的搪玻璃反應釜的焊縫質量都較好。此外，通過觀察焊縫，我們還可以判斷搪玻璃反應釜是否經過復搪修理。如果設備曾經修理過，那么必須檢查相應的修理記錄和監督檢驗報告。若無法提供相關資料，則該修理可能屬于非法行為。

由于使用過程中的各種原因，搪玻璃反應釜可能會發生搪玻璃損壞的情況。為此，許多企業會選擇將損壞的搪玻璃反應釜送至專業廠家進行復搪處理。搪玻璃設備是在鋼制容器內表面襯以高二氧化硅含量的玻璃，并經過800~950℃的高溫多次搪燒，使玻璃質釉緊密附著在金屬胎表面而制成的。在復搪過程中，需要將夾套切割下來才能進行高溫搪燒，并在復搪完成后將夾套重新焊接到內筒上。根據《固定式壓力容器安全監察規程》的規定，此類焊接屬于壓力容器的重大修理。該規程百二十一條明確規定：“壓力容器的重大維修或改造方案應獲得原設計單位或具備相應資格的設計單位的同意。壓力容器安裝、改造或維修單位應向使用單位提供安裝、改造或維修圖樣、施工質量證明文件等技術資料。”然而，在實際檢驗中，我們并未發現任何一臺搪玻璃反應釜具備上述的安裝、改造或維修圖樣、施工質量證明文件等技術資料。更為嚴重的是，簡體與上、下接環的焊接質量非常差，部分設備甚至已經出現了泄漏現象。有一家企業在使用經過復搪處理的搪玻璃反應釜時，上接環與簡體的連接焊縫產生了裂縫，導致兩名操作人員被燙傷。

2.4壁厚測定

由于搪玻璃反應釜多用于化工企業，因環境原因，有些外壁腐蝕嚴重，要作為重點壁厚測定，但有些外壁光滑無腐蝕，壁厚測定發現減薄，確定為內壁腐蝕．就應了解夾套的使用介質，有些搪玻璃反應釜用蒸汽和冷卻水或鹽水交替加熱冷卻，且冷卻水或鹽水未加緩蝕劑，這種情況對搪玻璃反應釜腐蝕較為嚴重，應增加測厚點數，很過腐蝕裕量應進行強度校核。實際檢驗中發現，有些搪玻璃反應釜實際使用時間不足一年，壁厚就減薄2mm多，要引起特別注意。

2.5 搪玻璃檢查

在清理搪玻璃反應釜內筒后，使用36V電壓60W手燈，在距離搪玻璃反應釜表面250mm處進行目視檢查，應滿足以下要求：

1. 搪玻璃表面不得有裂紋、魚鱗爆、局部脫落等缺陷。

2. 搪玻璃表面色澤均勻，沒有明顯的劃傷、暗泡、粉瘤等病害。

3. 搪玻璃表面不應有燒成痕跡，不應影響使用。

4. 每平方米搪玻璃表面上的雜質不得很過三處，每處雜質的面積應小于4mm2。

根據GB/T7993-2003《在腐蝕條件下搪玻璃設備高電壓試驗方法》，對搪玻璃層進行直流高電壓檢測，并根據檢驗情況確定檢驗周期。一般來說，搪玻璃壓力容器的檢驗周期應為三年。

2.6 安全附件

2.6.1 壓力表

許多企業在搪玻璃反應釜上沒有安裝壓力表，甚至在整個車間的數十臺搪玻璃反應釜和管道上都找不到一只壓力表。每臺搪玻璃反應釜都應該安裝一個有效期內的壓力表，以便觀察其壓力變化情況。

2.6.2 溫度計

搪玻璃反應釜發生爆炸事故往往是因?yàn)闇囟仁Э貙?dǎo)致壓力升高。對于這類搪玻璃反應釜，應檢查溫度計是否在有效檢定期內。

2.6.3 安全閥

蒸汽管網的壓力通常高于搪玻璃反應釜夾套的設計壓力，然而許多企業在蒸汽進入夾套之前都沒有安裝減壓閥和安全閥。這主要是由于壓力管道未經過設計導致的。

搪玻璃反應釜破損修補

搪玻璃反應釜在使用過程中由于強烈的化學反應、涂搪質量、使用中的機械碰撞、溫度急變等因素經常引起脫裂，裂紋、氣泡、氣孔和面釉的其它損傷，這些缺陷在搪瓷設備中是決不允許的，一旦發生這種現象，必須進行修補。

2修補方法初探


日前我國塘瓷反應金的修補方法較多,但修補壽命普遍不長，采用螺檢緊固法相對來說效果較好,但破壞了鋼體整體結構,而且對下次維修造成一定困難到目前為止,還未找到一種成熟的經驗,使金屬或非金屬修補達到原搪瓷性能，只能靠提高搪瓷修補質量，延長設備使用壽命。目前較常用的幾種方法如下

(1)損壞面積較大時,在有塘燒設備時仍按瓷釉搪燒的方法修補;無搪燒設備，可采用火焰背面加熱,以使瓷釉塘燒上去。


(2)耐蝕金屬修補:對于針孔那樣細微缺陷的修補，使用黃金、等貴金屬，做成釘子嵌入加以修補;利用附蝕金屬做螺釘緊固不大的瓷面破損外，通常使用不銹鋼、硅鐵、鋁、鉛、銀、、錫等耐蝕金屬和聚四氟乙烯墊片;利用耐蝕金屬片覆蓋于塘瓷的損壞面上,然后用同種金屬做成的螺釘緊固，此方法簡單易行,如施工精細則有較長的使用壽命;利用耐蝕金屬和耐蝕膠泥遮蓋法,或?qū)⒔佑|物料的金屬防腐后用螺栓緊固。


(3)耐蝕金屬涂料混合修補，即用涂料在破壞處涂抹,再用金屬片覆蓋,然后用同種金屬做成螺釘緊固,此方法多用于較大瓷面破壞處,具有良好使用效果。涂料一般選用環氧樹脂,內加氧化鋁粉,在其未完全固化時覆蓋不銹鋼片并緊固。

(4)非金屬修補。目前大量合成樹脂材料應用于化工設備防腐，這些合成材料具有較高的化學穩定性和良好的物理機械性能。利用這些合成樹脂材料修補化工搪瓷設備,不僅節約有色金屬,而且修補工藝簡單,費用低，修理時間短,耐腐耐磨,很有探討和推廣價值。


一般高分子有機材料與搪瓷表面粘結力較小如酚醛樹脂常溫固化條件下粘結力為1.7 MPa,而搪瓷反應釜在 100C時產生溫差應力就達 1.5MPa。這樣粘結修補搪瓷反應金就需解決兩個問題:一是提高自身粘結強度;二是減少溫差應力。

為了提高粘結強度,提高膠粘劑的物理機械性能,遼河化工廠修補搪瓷反應釜時常使用環氧酚醛混合膠泥，主要考慮酚醛樹脂可作為環氧樹脂的活性增韌劑,又可提高膠泥的耐溫耐腐性能,在混合膠泥中加入w =17%~20% 的丁睛膠或丁基膠,提高膠泥的柔韌性能，降低其抗張強度和剛性，為降低膠泥的粘度，并考慮到稀釋劑的揮發逸出，采用690 或501活性稀釋劑代替丙酮,并加入w=5%~8%的氧化鋁粉，提高了樹脂的粘結力和強度。

由于溫差應力的影響,高溫下樹脂進一步固化產生收縮力,粘結強度明顯地降低,因而如何克服由于收縮應力，溫差應力造成的粘結強度下降，成為搪瓷修補的關鍵?？紤]到溫度變化的影響,采用預應力施工,來減少溫差應力,事實上取得了良好效果修補壽命提高4 個月以上。預應力施工即將設備預熱,帶溫粘結,這樣設備降到常溫時,由于殼體和粘結劑的收縮系數不同,使其產生一定的應力即預應力,當溫度變化時,首先抵消了這部分應力,隨著溫度的繼續升高,產生新的應力相對而言就小了,從而減少了溫差應力的影響。
